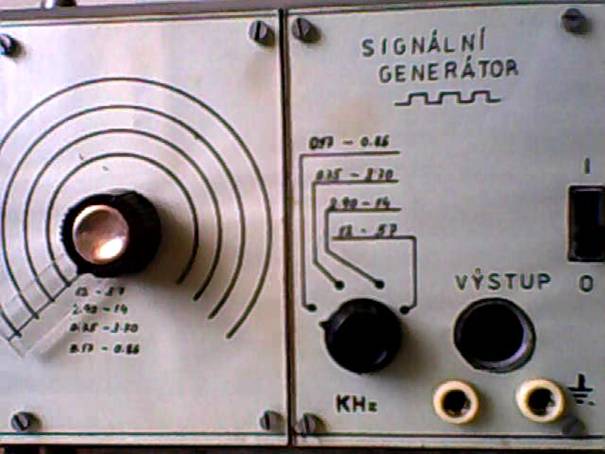

SIGNÁLNÍ GENERÁTOR
Vágner Vlastimil junior Vágner Vlastimil senior
Tento generátor používáme od roku 1979 do dnešní doby k naší plné spokojenosti,z dnešního pohledu kdy se na podobné generátory jejichž zapojení je nepřeberné množství využívá oblíbený integrovaný obvod 555, se může někomu toto zapojení zdát směšné v době výroby tohoto generátoru bylo toto zapojení pro nás víc než postačující i přes stáří tento generátor vyhovuje k běžným opravám NF techniky dodnes.Tento návod může sloužit pokud by někdo chtěl pro vlastní inspiraci nebo jeho stavbu uvedené součástky jsou ještě k dostání i dnes za velice malé finanční částky nebo je někdo má doma.
POPIS GENERÁTORU

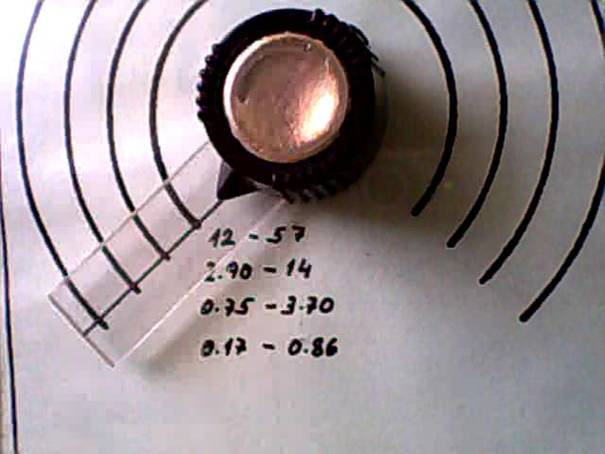

Generátor tvoří vlastně pouze jeden integrovaný obvod MAA325 může být použit i MAA345,napájení generátoru je 6V obvod na svém výstupu generuje obdélníkové impulsy dle přepnutého přepínače SW1 tento je otočný a připojuje na vstup č.6 IO přes rezistor kondenzátory C1,C2,C3,C4 vždy pouze jeden.Velikost generovaného signálu nastavujeme potenciometrem schéma zapojení je na obrázku č.01.

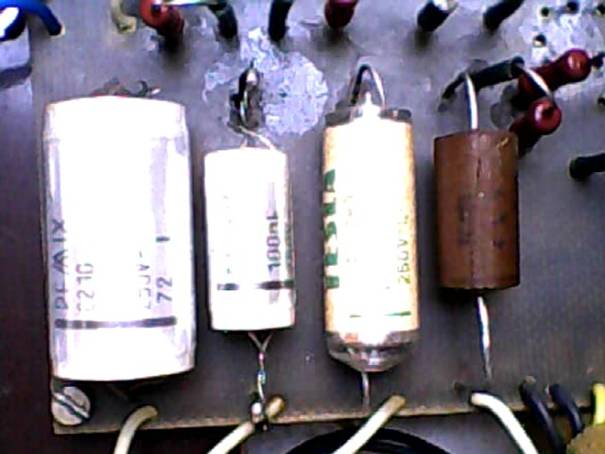

část plošného spoje s kondenzátory
FOTOGARFIE JSOU FOCENY WEBOVOU KAMEROU
Vágner Vlastimil
